Fortschrittliche Ofeninspektionstechnologie von einem Branchenexperten

Warum ein Upgrade? Der Lösungsvorteil

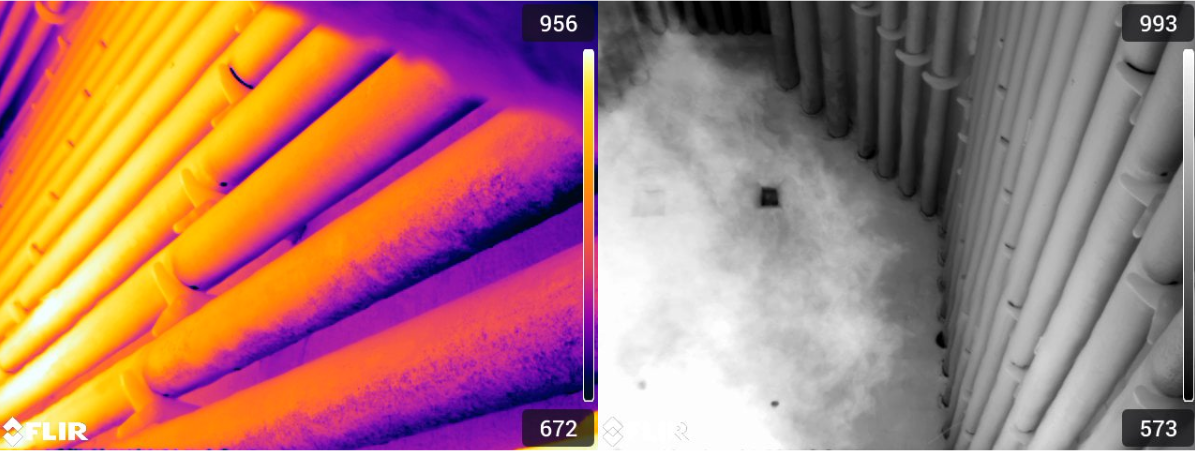

Links: Der verbesserte Detektor mit 640 Auflösung zeigt feine thermische Details für schnellere und genauere Inspektionen. Rechts: Der neu gestaltete Kaltfilter ermöglicht selbst unter härtesten Bedingungen eine klare Sicht durch Flammen.

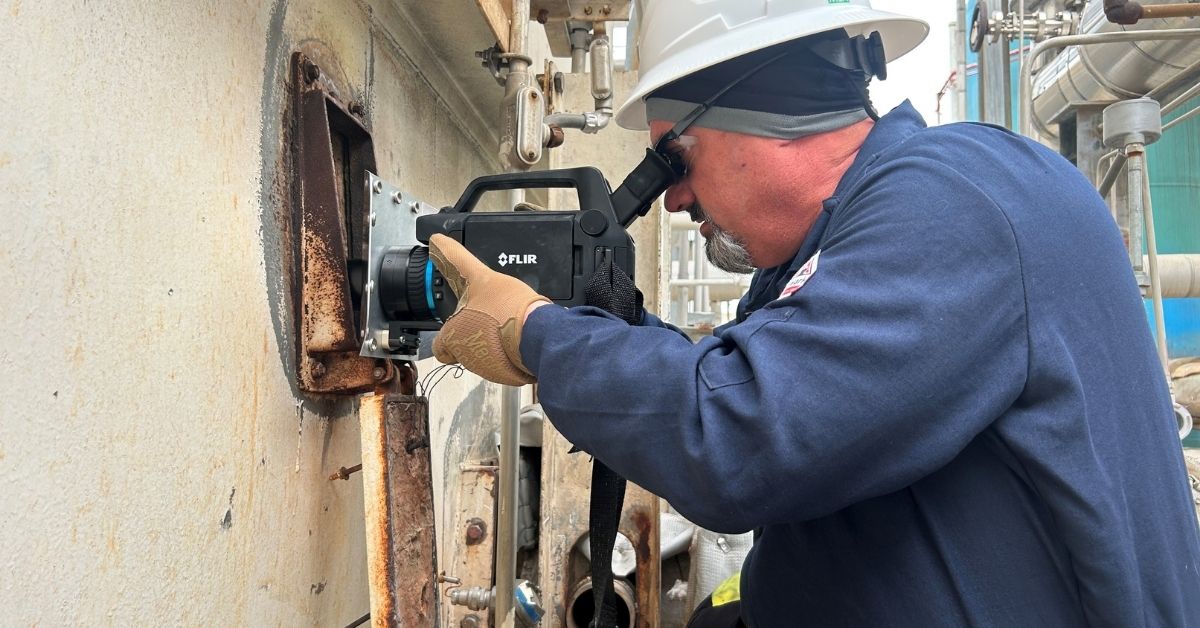

Jahrelang war der FLIR GF309 der Standard für IR-Ofeninspektionen, bot aber nur eine Auflösung von 320 × 240 Pixel. Czajkowski erkannte die hier vorgestellten Einschränkungen – insbesondere eine geringere Bildschärfe und eine reduzierte Fähigkeit, subtile Temperaturanomalien aus der Ferne zu erkennen. Der FLIR G609 liefert mit seiner Auflösung von 640 × 480 mehr als das Vierfache der Pixelzahl, sodass Inspektoren kleine Probleme im Frühstadium wie Koksansammlungen oder Flammenaufprall erkennen können, die bei älteren Technologien unbemerkt geblieben sind. In einer Branche, in der Früherkennung den Unterschied zwischen einer geplanten Reparatur und einem katastrophalen Ausfall bedeuten kann, ist die Lösung wichtig.

Intelligentere Technologie in der G-Serie

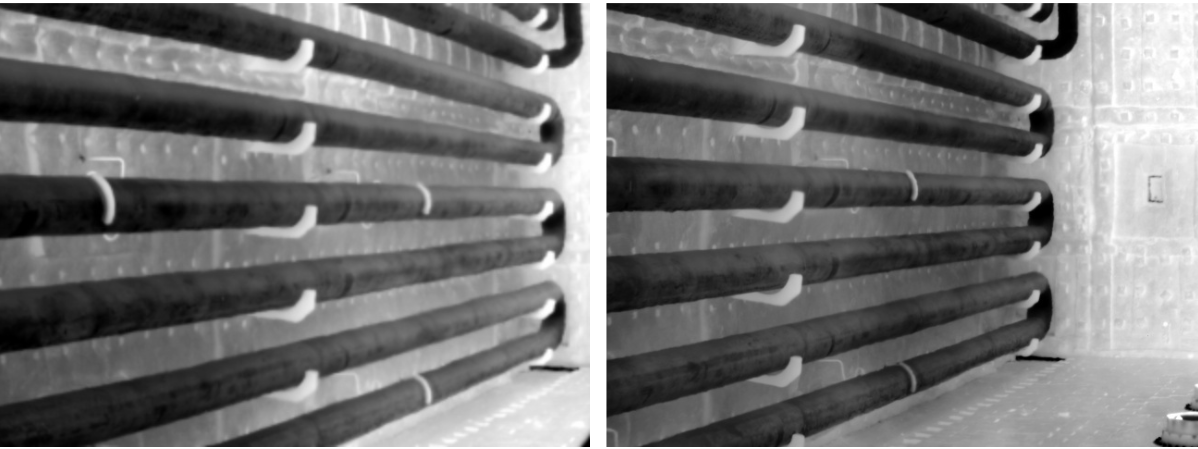

Gegenüberstellung von FLIR GF309 (links) und FLIR G609 (rechts)

Neben einer verbesserten Auflösung bietet der G609 eine Reihe fortschrittlicher Funktionen, die den Inspektionsprozess modernisieren. Das neu gestaltete Hitzeschild wird mit einer einzigen Schraube montiert und bietet hervorragenden Schutz bei der Überprüfung des spannungsführenden Ofens. Die intuitive 4-Zoll-Touchscreen-Oberfläche ermöglicht eine schnelle Navigation, selbst mit Handschuhen. Czajkowski betont den Wert der 1-Touch-Level/Span-Funktion, die den Bildkontrast automatisch mit einem einzigen Tippen anpasst. Dies ermöglicht es Inspektoren, sich auf die Erfassung umsetzbarer Daten zu konzentrieren, anstatt mit manuellen Einstellungen zu stolpern.

Darüber hinaus ist die kundenspezifische Ofenlinse des G609 kalibriert, um klare Wärmebilder durch Ofenflammen und feuerfest zu erfassen, was bei Altsystemen schwierig ist. Czajkowski sagt: „Es geht nicht nur darum, durch die Flamme zu sehen, sondern darum, zu sehen, was dahinter steht.“

Der Softwarevorteil: Eine vollständige Inspektionslösung

Durch die Kopplung des G609 mit der Thermal Studio Pro-Software von FLIR wird die Kamera zu einer vollständigen Inspektions- und Berichtslösung. PROtect nutzt das Route Creator Plug-in, um Inspektionen im Voraus zu planen und Prüfpunkte und optimale Wege zuzuweisen. Nach der Inbetriebnahme führt der G609 die Inspektoren durch diesen vorab geplanten Weg und stellt sicher, dass keine kritischen Komponenten übersehen werden.

Thermal Studio Pro optimiert die Berichterstattung nach der Inspektion durch Batch-Verarbeitung von Bildern und Anwendung konsistenter Vorlagen. Berichte, deren Zusammenstellung einst Stunden gedauert hat, können jetzt in wenigen Minuten erstellt werden, was die Bearbeitungszeiten für Kunden verbessert. „Die Software ermöglicht Konsistenz und Geschwindigkeit“, sagt Czajkowski. „Wir können jetzt schneller als je zuvor qualitativ hochwertige Berichte liefern.“

Zukunftsorientiertes und praktisches Lernen

Czajkowski stellt fest, dass der G609 nicht nur eine Verbesserung der Spezifikationen darstellt, sondern eine langfristige Investition in Zuverlässigkeit darstellt. Das langlebige Design, die Kompatibilität mit sich entwickelnden Softwareplattformen und die Benutzerfreundlichkeit machen es ideal für das Onboarding neuer Techniker, ohne die Inspektionsqualität zu beeinträchtigen. Die reale Nutzung validiert weiterhin ihre Vorteile; PROtect hat bereits während Inspektionen Entwicklungsprobleme identifiziert, die ältere Modelle verpasst hätten.

Fazit

Der FLIR G609 hat neu definiert, was bei IR-Ofeninspektionen möglich ist. Mit Jason Czajkowskis Expertise bei der Umsetzung bei PROtect bietet die neue Technologie eine unvergleichliche Bildqualität, benutzerfreundliche Steuerung und effiziente Softwareintegration. Da die Raffinations- und petrochemische Industrie immer höhere Standards in Bezug auf Sicherheit und Betriebszeit verlangt, stellt der zukunftsorientierte Ansatz von PROtect sicher, dass seine Kunden immer einen Schritt voraus sind.

Jason Czajkowski, IRT Thermographie Manager
Level III #13966, Master Thermographer, CWI
